Козырёк держится не на облицовке «как получится», а на том, что реально несёт нагрузку за финишем. Ниже — бетон, кирпич, вентфасад и сэндвич: куда уводят крепление, какие закладные ставят и когда без шурфа и инженера стекло лучше не заказывать.
В каталоге стеклянных козырьков схемы разные — консоль, ванты, каркас, — но все они упираются в стену. Снег, вес и ветровой отрыв мы разбирали в материале о нагрузке и безопасности; здесь — про поверхности: бетон, кирпич, вентилируемый фасад, сэндвич-панели и слабые основания. Почему над проходом нужен триплекс — в гиде по безопасному стеклу.
Облицовка и утеплитель не несут козырёк. Крепление дотягивают до бетона, кирпичной кладки, металлокаркаса или сквозной пластины — иначе анкер держит только панель вентфасада.
Практика монтажа · закладные и основания

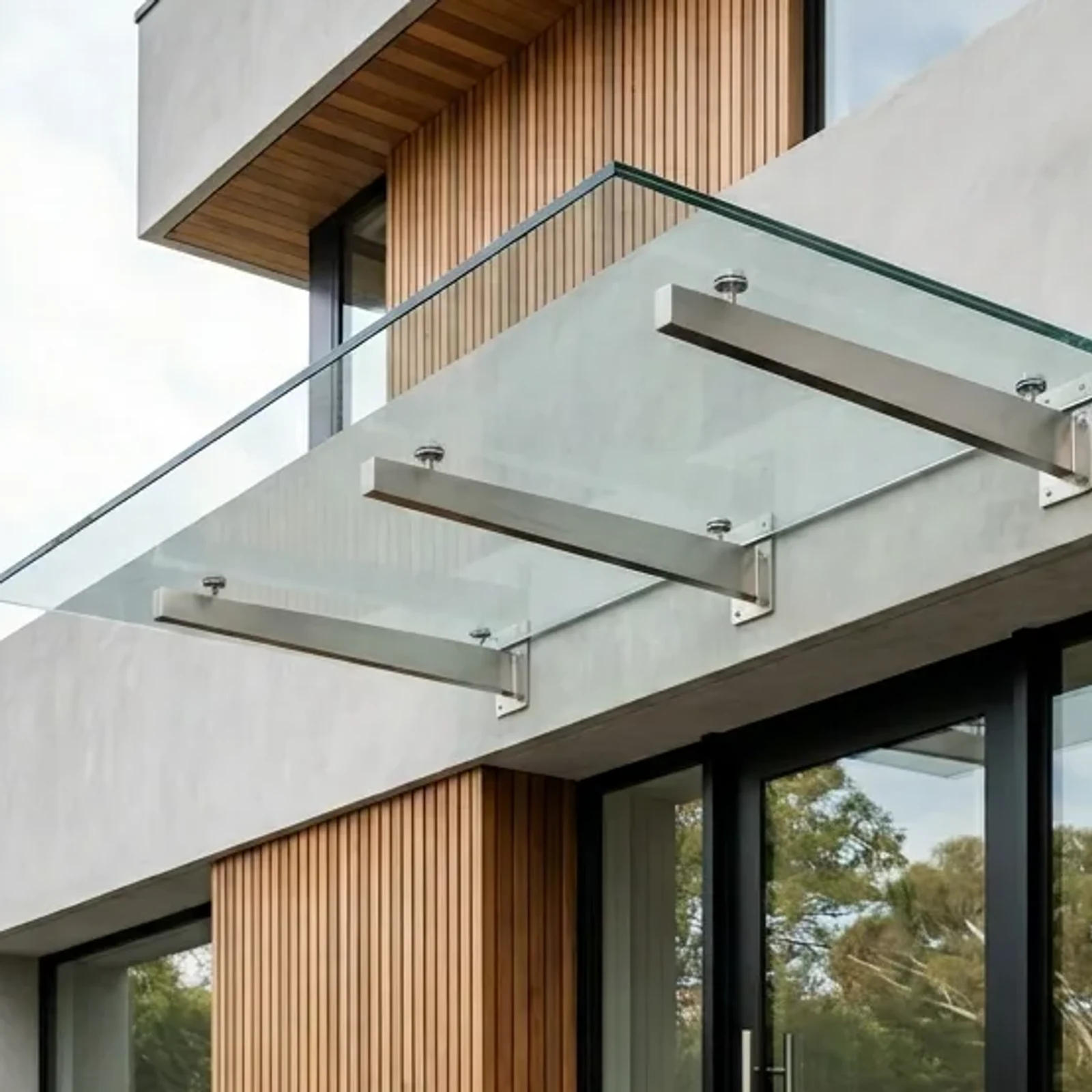

Вынос от стены создаёт рычаг: у крепления верхняя зона работает на отрыв, нижняя — на сжатие. Консоль садит весь момент в стеновые пластины, ванты частично уводят вес вверх — но верхние точки тоже должны сидеть в несущем материале. Каркас раздаёт нагрузку шире, и на слабом фасаде часто честнее. Какую схему брать из каталога — после того, как понятна стена, а не наоборот.
Закладная — это узел, который переносит силу от козырька к несущему слою. На новом строительстве пластины заливают в бетон заранее. В реконструкции ставят пост-установленные анкеры, сквозные шпильки с ответной пластиной или дистанционные элементы, которые компенсируют толщину утеплителя и облицовки.
На вентфасаде типичен сварной дистанционный кронштейн: база на бетоне или кирпиче, вынос через утеплитель к плоскости панели. На сэндвиче и утеплённой стене чаще работают закладные втулки — жёсткая труба с резьбой, которая не сминает панель и доводит крепёж до каркаса. Если облицовку нельзя вскрыть, используют длинные шпильки со сменой диаметра резьбы — нагрузка всё равно должна уйти в несущую стену, а не в декоративный слой.
Высота базовой пластины задаёт плечо пары «тянет–давит». Шаг анкеров и крайние расстояния сверяют с данными производителя крепежа и с реальной прочностью основания. Где стена сомнительна, делают контрольные вырывы до финального монтажа стекла.
Сначала выясняют, что стоит за финишем: монолит, полнотелый кирпич, газобетон, стальной каркас или только облицовка. От этого зависит схема козырька сильнее, чем от желаемого «воздушного вида» на рендере.
Самый спокойный сценарий для консоли и вант — если прочность и толщина подтверждены.
Закладные на этапе заливки или пост-установленные химические и распорные анкеры по расчёту. Смотрят краевые расстояния: у проёма двери и у края плиты запас часто маленький, и именно там ломается бетон при отрыве.

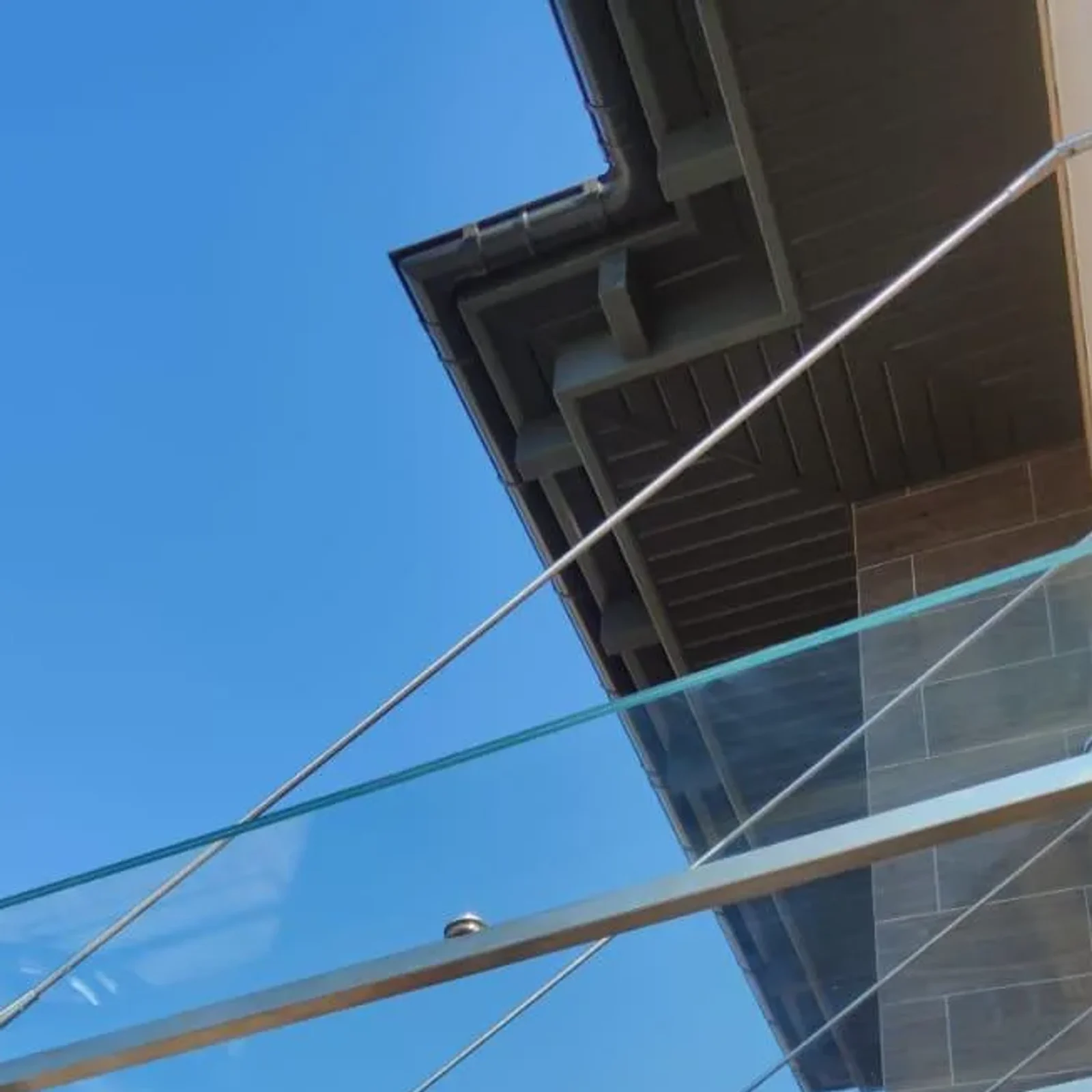

Полнотелый несущий кирпич принимает анкеры и сквозной крепёж. Декоративный облицовочный слой и пустотелая кладка без подтверждённого ядра — нет: нагрузку уводят в несущую стену или ставят сквозную пластину с распором. [нужна деталь: тип кладки и толщина на объекте — фото или шурф до заказа стекла]
Клеевой состав заполняет отверстие и связывает шпильку с основанием без распорного напряжения. Важно чистить скважину и выдерживать время набора прочности по инструкции производителя. Для пустот используют сетчатую гильзу («чулок»), иначе состав уходит в пустоту.
Навесная облицовка, кассета, керамогранит на клямерах — это одежда здания. Между панелью и стеной обычно 100–350 мм утеплителя и воздуха. Анкер «в плитку» держит только декоративный слой: при ветровом отрыве и снеге узел уезжает вместе с кассетой.

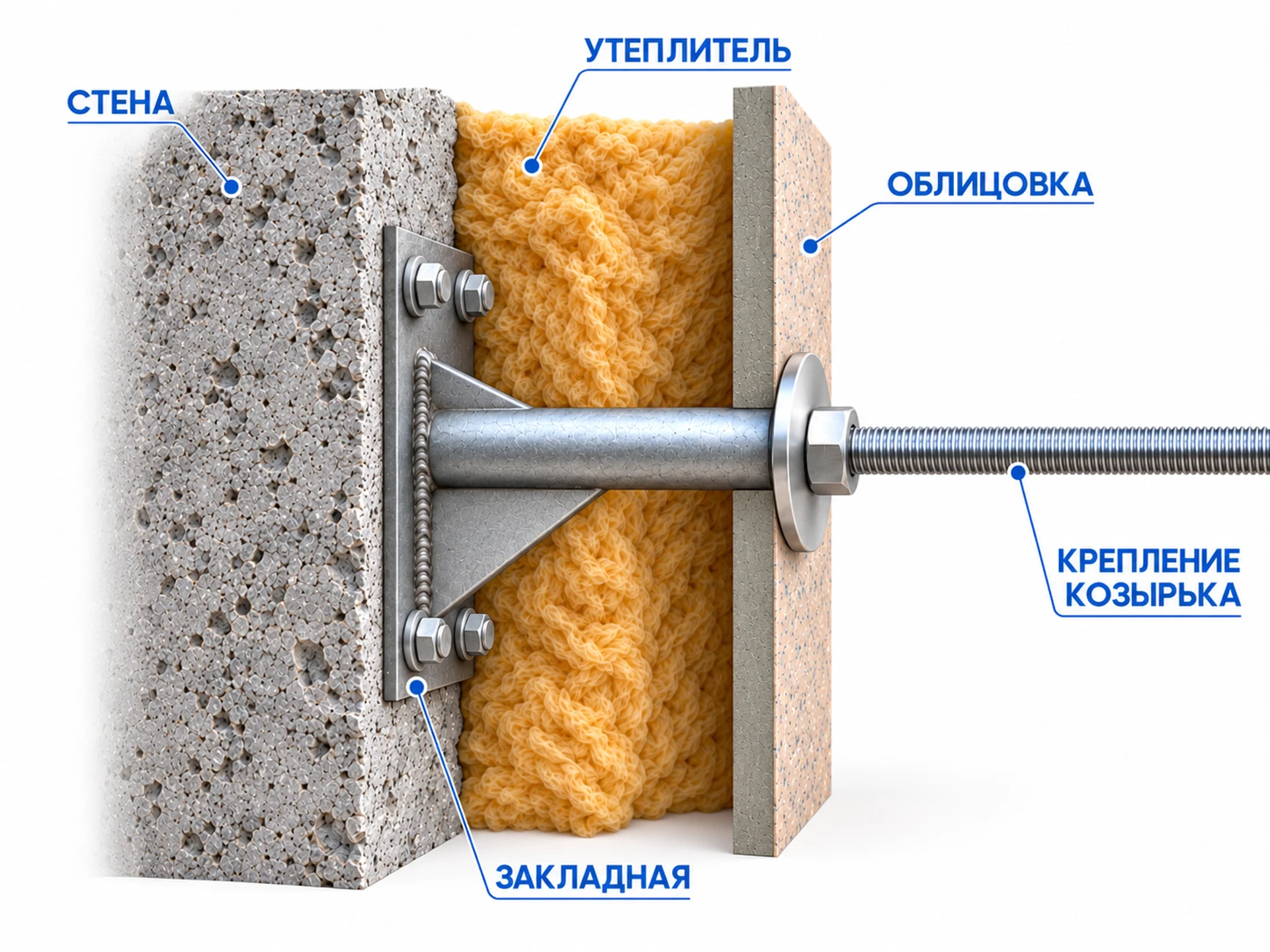

Рабочий путь — сварной дистанционный кронштейн: пластина на несущей стене, труба или консоль через пакет утеплителя к плоскости фасада, поверх — фурнитура козырька. Между пластиной и стеной ставят прокладку, чтобы не повредить гидроизоляцию и не создать мост холода зря. Длину кронштейна подбирают под реальный относ; при необходимости элемент подрезают на объекте по замеру.

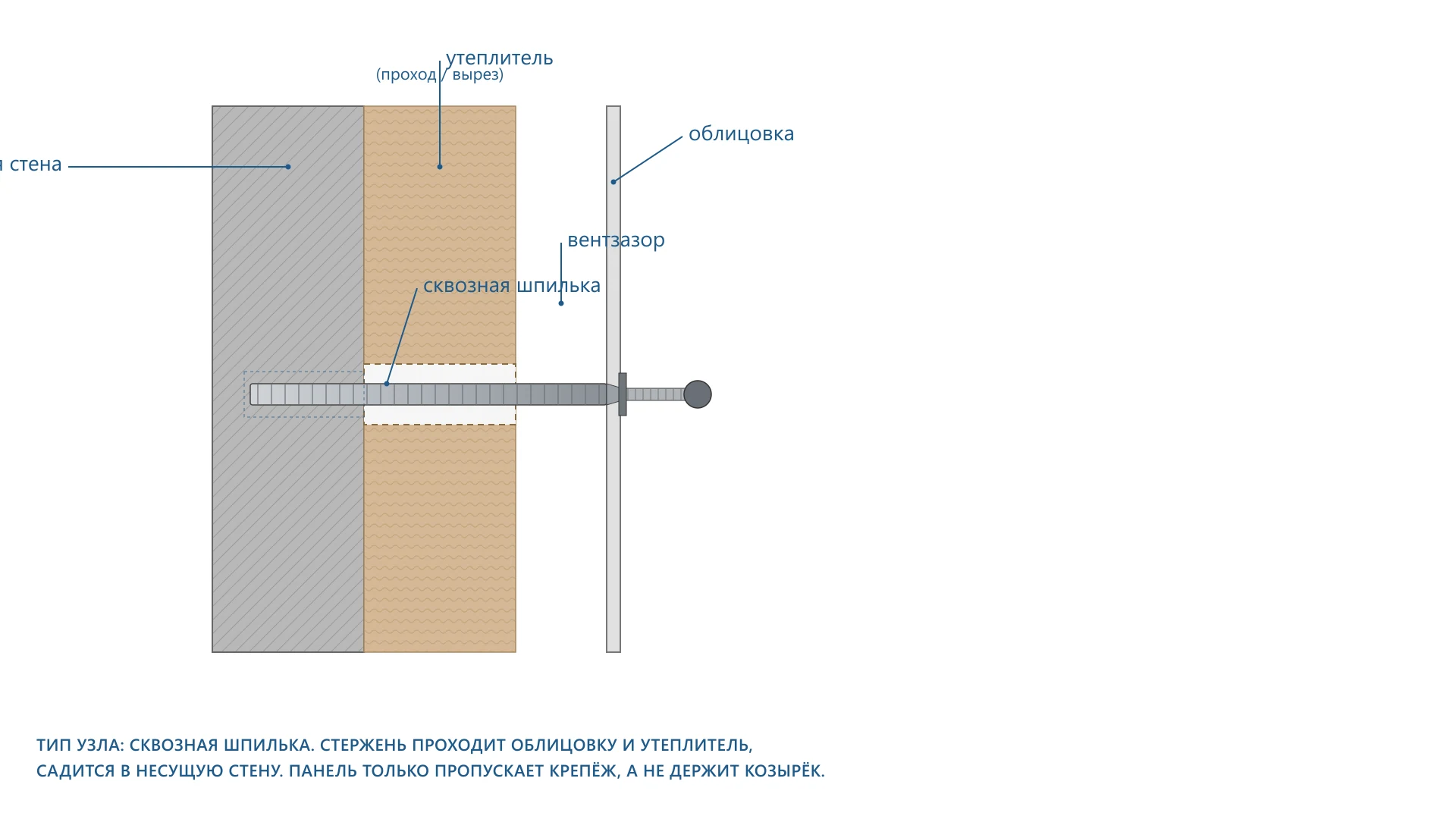

Если вентфасад уже закрыт и разобрать нельзя, ставят сквозные шпильки с переходом резьбы: длинный стержень проходит облицовку и садится в несущий слой. Наружный пятак на панели — только «шапка»; сила должна уходить дальше утеплителя. Без шурфа или чертежа подсистемы монтаж не стартуем.

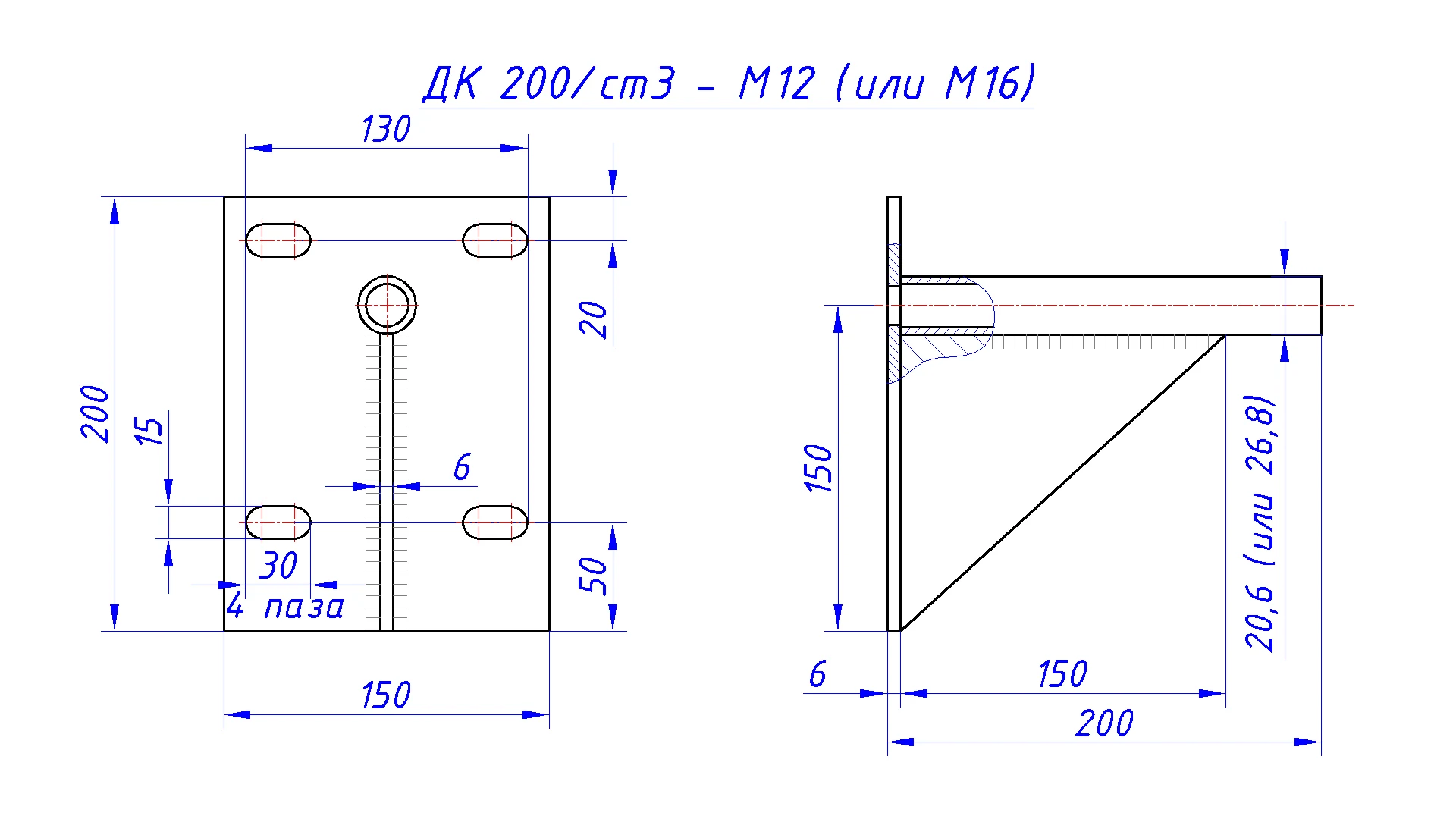

На чертеже видно логику: широкая база с овальными отверстиями под анкеры, ребро жёсткости и вынос трубы на 200–350 мм под типовой относ. Именно эта геометрия позволяет не вешать козырёк на кассету, а дотянуть момент до бетона или кирпича за утеплителем.
После установки кронштейна панель сверлят или вырезают под выход стержня; снаружи ставят фурнитуру козырька. Герметизация прохода и компенсация температурных ходов — отдельный пункт в узле, иначе через отверстие пойдёт вода в утеплитель.
Такие закладные есть у профильных производителей фурнитуры для козырьков; мы подбираем тип узла под ваш фасад и согласовываем с конструктором здания, а не копируем каталожный артикул «на глаз».
Сэндвич-панель — два тонких металлических листа и утеплитель между ними. Лист не рассчитан на момент консоли: «просто просверлить и затянуть» сминает оболочку и рвёт отверстие. Нагрузку уводят в несущий металлокаркас здания через закладные.

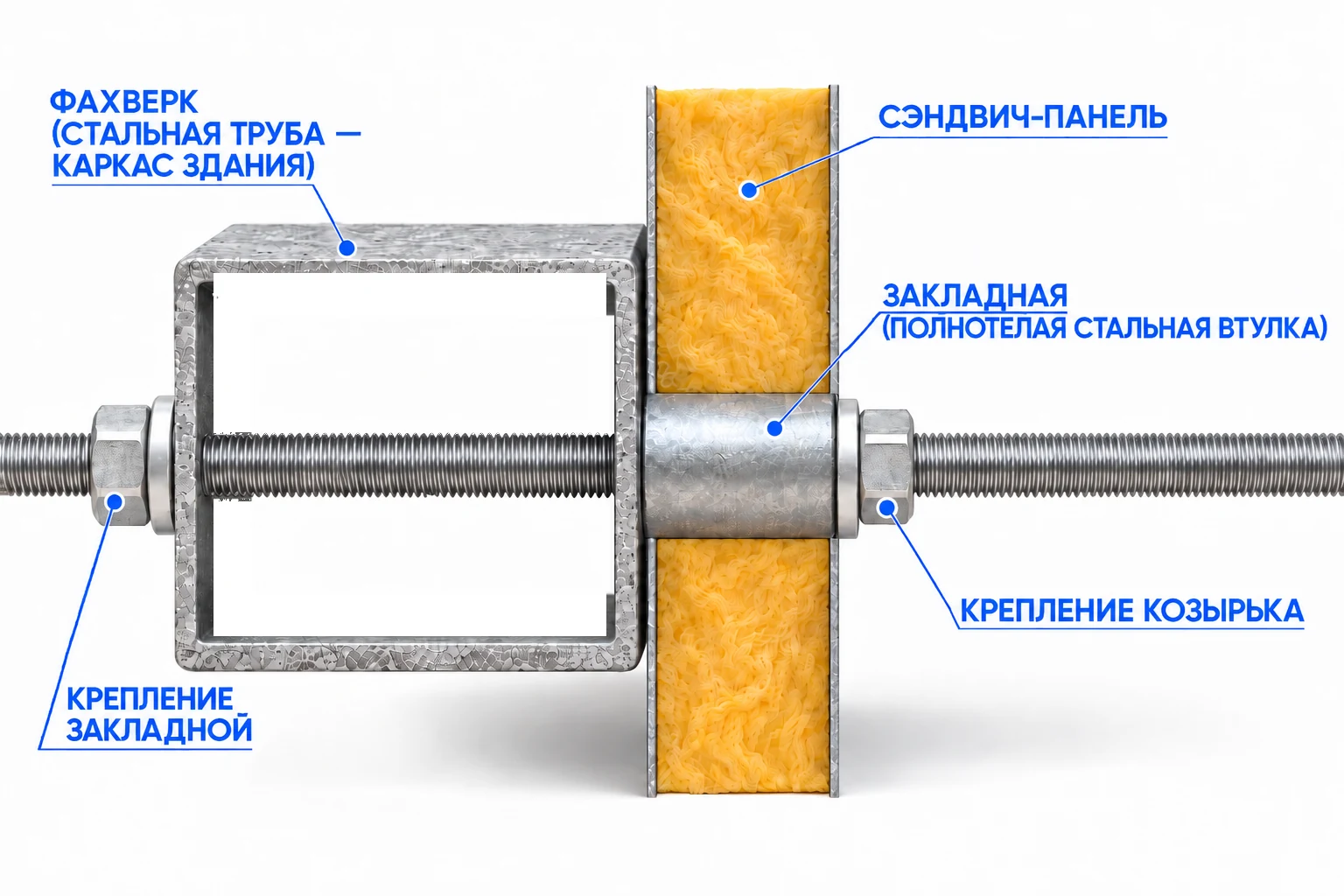

Рабочий элемент — дистанционная втулка: цилиндр с внутренней резьбой, длина под толщину панели (типовые ряды около 95, 115, 145 мм). Втулка стоит между несущей плоскостью и фурнитурой козырька, компенсирует пакет и не даёт затянуть крепёж «в пену». С той же логикой втулки ставят на утеплённый фасад без вентсистемы, когда штукатурка поверх утеплителя сама по себе ничего не несёт.
Если каркас слабый или точки крепления далеко от стоек, честный ход — каркасный козырёк с опорами, меньший вынос или усиление ригеля. Схему выбирают после разреза стены или по чертежу сэндвича, а не по фото «зелёных панелей» с улицы.
Декоративный кирпич, уже смонтированный вентфасад без доступа к стене, узкий шурф — типичные случаи для длинных шпилек. Стержень проходит облицовку, садится в несущий материал, снаружи на него ставится фурнитура козырька. Материал шпильки берут нержавеющий, иначе по фасаду пойдут подтёки ржавчины.
Сквозной узел не отменяет расчёт: длина, диаметр и ответная пластина изнутри зависят от толщины пакета и марки стены. Если с тыльной стороны нет доступа, ищут другой путь — вскрытие панели, каркас с опорами или отказ от большого выноса.
На объекте всегда фотографируют выход шпильки и зону вокруг отверстия: так видно, сидит ли крепёж в стене или «висит» в утеплителе.
Автоклавный газобетон плохо держит чистый отрыв консоли на «обычных» дюбелях. Для тяжёлого козырька ищут армопояс, монолитный участок, сквозное крепление с ответной пластиной или заранее заложенную закладную. Специальные дюбели для ячеистого бетона и химия с гильзой допустимы только после расчёта и при понятной марке блока — иначе нагрузку разносят на несколько точек или меняют схему на каркас и опоры.
Деревянный каркас частного дома редко рассчитан на момент консоли «как есть». Обычно усиливают стойки, ставят ригель или стальную ответную пластину, которая раздаёт усилие на несколько стоек. Лёгкий стальной каркас стен требует закладных пластин между стойками ещё на этапе обшивки — иначе анкер крутит один тонкий профиль.
Если основание слабое, честный ход — уменьшить вынос, добавить ванты к сильным точкам выше, перейти на каркас с опорами или отказаться от «парящей» консоли. Дешевле решить это на замере, чем после сверления в газоблоке.
Большинство отказов — не в стекле, а в интерфейсе «кронштейн–стена».
Анкеры в плитку вентфасада, в штукатурку по утеплителю или в пустотелый декоративный кирпич. На сдаче выглядит ровно, зимой с отрывной нагрузкой от ветра и снегом — уже другая история.
Тонкий металл панели не заменяет закладную втулку и каркас. Момент консоли вырывает отверстие и мнёт оболочку — даже если болт «зашёл красиво».
Без вертикального плеча пластина не создаёт пару «тянет–давит». Узел получается узким и перегружает каждый анкер. Высокая пластина — не эстетика, а механика.
Считают собственный вес и забывают снег района и ветровой отрыв. На открытых козырьках отрыв часто задаёт размер анкеров сильнее, чем «сколько килограмм стекла».
Неизвестная конструкция стены, газобетон без армопояса, витраж, историческая кладка, большой вынос, общественный вход с высокими нагрузками, сомнение в прочности бетона. Тогда до раскроя триплекса — шурф, расчёт узла и, при необходимости, контрольные испытания анкеров. Мы собираем вынос, фото фасада и район объекта; расчёт крепления и допуска основания ведёт конструктор проекта или наш инженер по замерам. [нужна деталь: нормативные нагрузки по актуальному СП для вашего региона и типа здания — фиксирует инженер проекта]
Чем раньше ясна стена, тем меньше переделок по стеклу. Отверстия в триплексе сверлят до закалки — «подогнать болгаркой на лесах» нельзя.
Три цифры задают нагрузку на стену. Вынос «на глаз» часто оказывается либо коротким для человека у двери, либо слишком длинным для выбранного основания.
Что за панелью: бетон, кирпич, газоблок, стойки сэндвича. Есть ли уже закладные над проёмом. Без этого смета по крепежу — фантазия.
Бетон, кирпич, вентфасад, сэндвич, газобетон — этого достаточно, чтобы предложить закладную или смену схемы. Формула триплекса и узел крепления уходят в производство вместе.
Пришлите фото входа, желаемый вынос и что известно о стене за облицовкой — бетон, вентфасад, сэндвич или кирпич. Подскажем закладные или реконструкционный крепёж до запуска триплекса. Замер входит в заказ.
